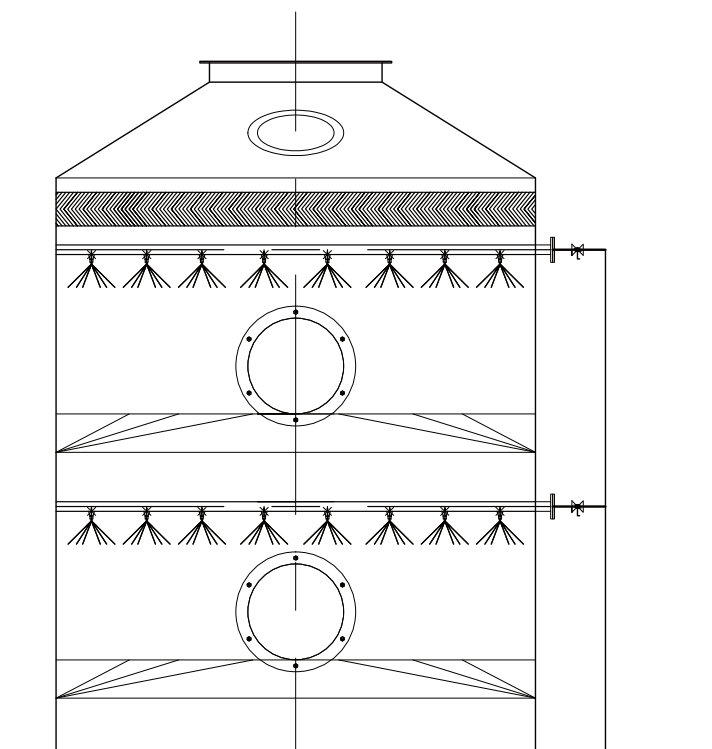

属旋流板塔类型，采用二段逆流喷淋。

喷涂线有机废气与水溶液在塔内进行传质，有机污染物中含有的甲醛、丙烯酸能溶于水，苯酚、甲酚、苯胺类、微溶于水，丙烯酸呈酸性。塔板叶片如固定的风车叶片，气流通过叶片时产生旋转和离心运动，吸收液通过中间盲板均匀分配到每个叶片，

形成薄液层，与旋转向上的气流形成旋转和离心的效果，喷成细小液滴，甩向塔壁后。液滴受重力作用集流到集液槽，并通过降液管流到下一塔板的盲板区。具有一定风压、风速的待处理气流从塔的底部进，上部出。吸收液从塔的上部进，下部出。气流与吸收液在塔内作相对运动，并在旋流塔板的结构部位形成很大表面积的水膜，从而大大提高了吸收作用。每一层的吸收液经旋流离心作用掉入边缘的收集槽，再经导流管进入下一层塔板，进行下一层的

吸收作用。

主要机制是尘粒与液滴的

惯

性碰撞，离心分离和液膜粘附等。这种塔板由于开孔率较大，允许高速气流通过，因此负荷较高，处理能力较大

，压降较低，操作弹性较大。其气液接触时间较短，适合于

气相扩散控制的过程，如气液直接接触传热、快速反应吸收等。湿式净化设备自带水箱，系统在运行过程中循环水部分消耗，通过自动补水装置进行补水，保证循环水箱水位，循环水箱循环水循环使用，可根据运行情况（循环水的污浊程度）定期更换循环水。

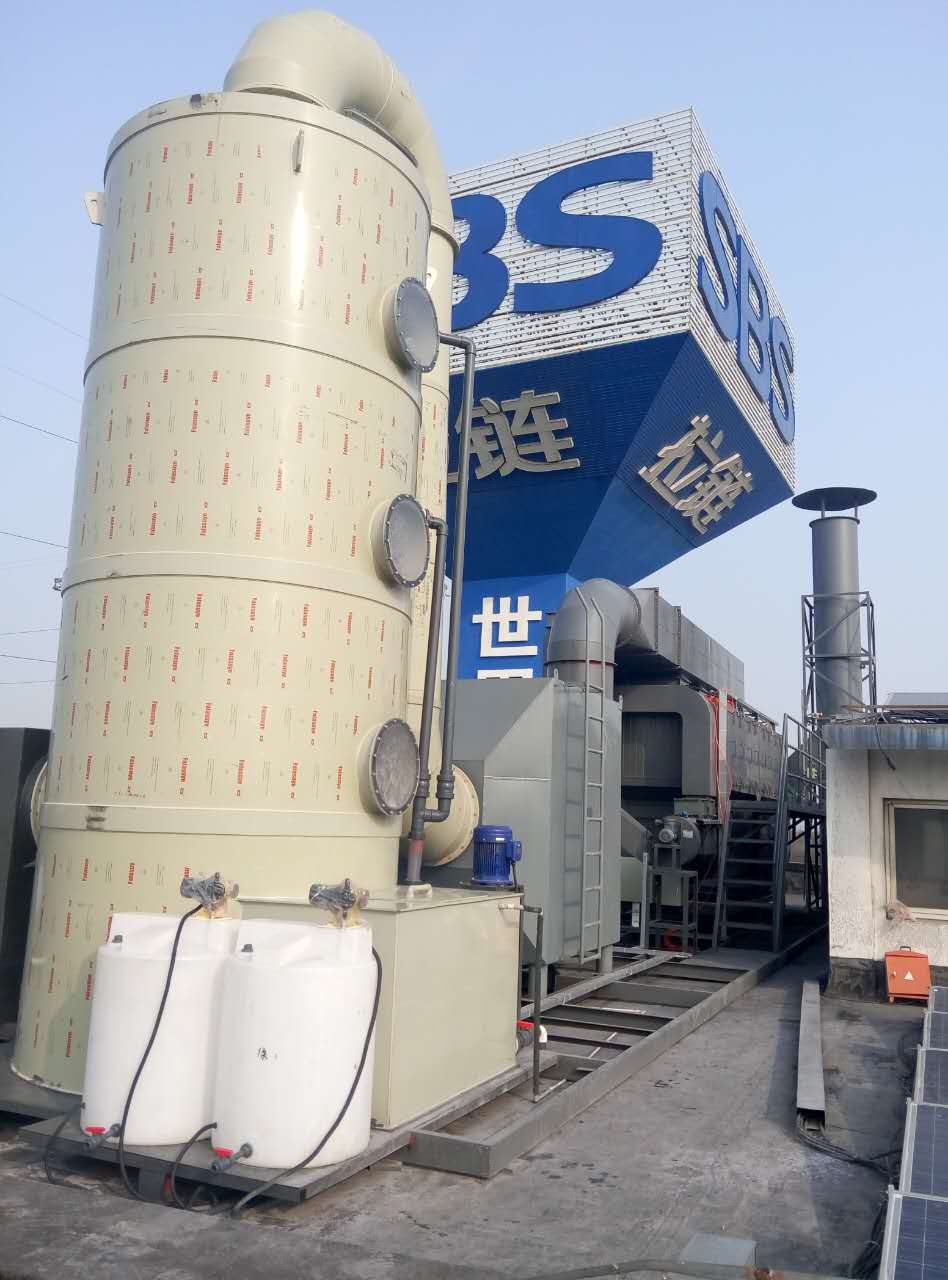

旋流喷淋净化塔是专门针对有粘性的喷漆废气而研发设计的新型产品，此塔内部分布着若干层旋流板，增加漆雾去除效率的同时，避免了漆雾粘结，因此不需要像填料塔一样需要定期清洗或更换空心球填料，节约了运行和维护成本。
